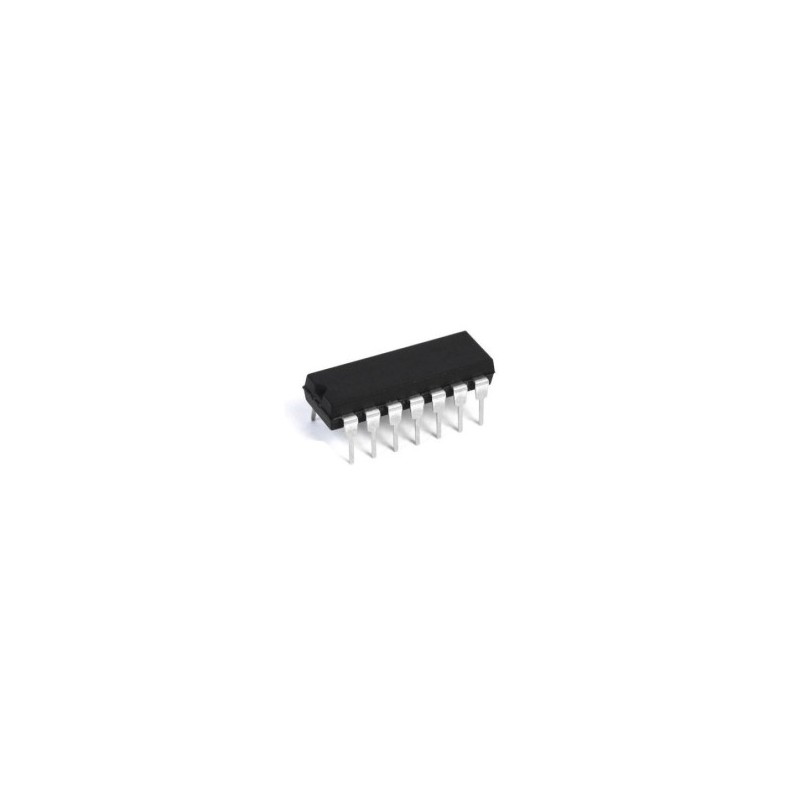

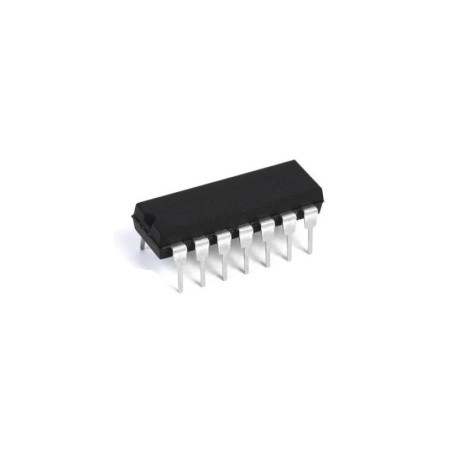

74LS73 74HC73 Flip Flop JK

El circuito integrado 74LS73/74HC73 posee dos flip flops de tipo JK independientes que operan con señales de entrada, de reloj y clear individuales.Las entradas J y K deben ser estables en el tiempo de configuración antes de la transición de reloj alto a bajo para una operación predecible. Cuando el clear es bajo, anula el reloj y las entradas de datos fuerzan la salida Q baja y la salida Q \ alta.Si las entradas J y K son ambas low (bajo), entonces no se produce cambio alguno. Si J y K son ambas high (alto), entonces en la siguiente subida de clock la salida cambiará de estado. Puede realizar las funciones del flip-flop set/reset y tiene la ventaja de que no hay estados ambiguos.Características:Tipo de Flip-flop: JKTipo de trigger: Edge NegativoTipo de salida: Differential / ComplementariaRetardo de propagación: 15 nsFrecuencia: 30 MHzTensión de alimentación: 5VCorriente de salida: 8 mATemperatura de funcionamiento mínima: 0°C a 70°CEncapsulado: DIP 14 pines
