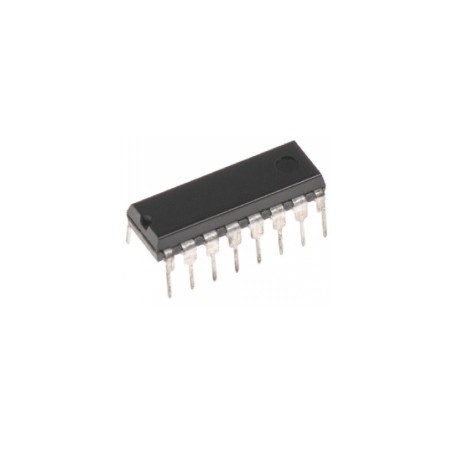

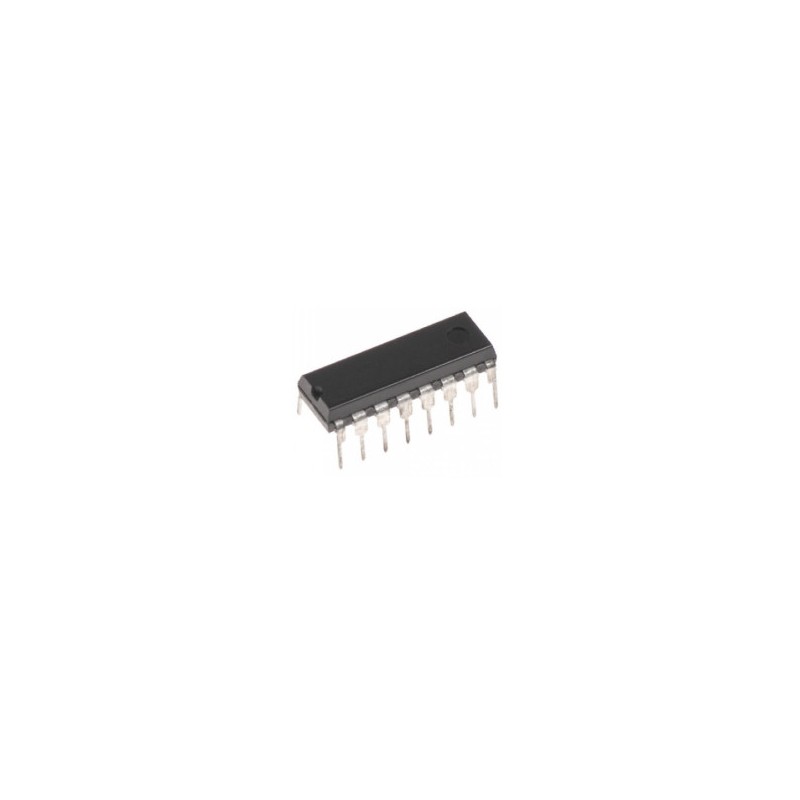

MAX3232

El dispositivo MAX3232 consta de dos controladores de línea,dos receptores de línea y un circuito de bomba de carga dualcon protección ESD de ±15 kV terminal a terminal(terminales de conexión de puerto serie, incluido GND).El dispositivo cumple con los requisitos de TIA/EIA-232-F y proporciona la interfaz eléctrica entreun controlador de comunicación asíncrono y elconector de puerto serie. La bomba de carga y cuatro pequeñosLos condensadores externos permiten el funcionamiento desde un único voltaje de 3 V.a un suministro de 5,5 V. Los dispositivos funcionan con señalización de datos.velocidades de hasta 250 kbit/s y un máximo de 30 V/µsVelocidad de giro de salida del controlador.Características La protección ESD del terminal de bus RS-232 supera±15 kV usando el modelo de cuerpo humano (HBM) Cumple o supera los requisitos de TIA/Estándares EIA-232-F y ITU V.28 Funciona con suministro VCC de 3 V a 5,5 V Opera hasta 250 kbit/s Dos conductores y dos receptores Corriente de suministro baja: 300 µA típica Condensadores externos: 4 × 0,1 µF Acepta entrada lógica de 5 V con suministro de 3,3 V Compatible con terminales alternativos de alta velocidaddispositivos (1 Mbit/s) SN65C3232 (40°C a 85°C) SN75C3232 (0°C a 70°C)
