74LS164 Registro de...

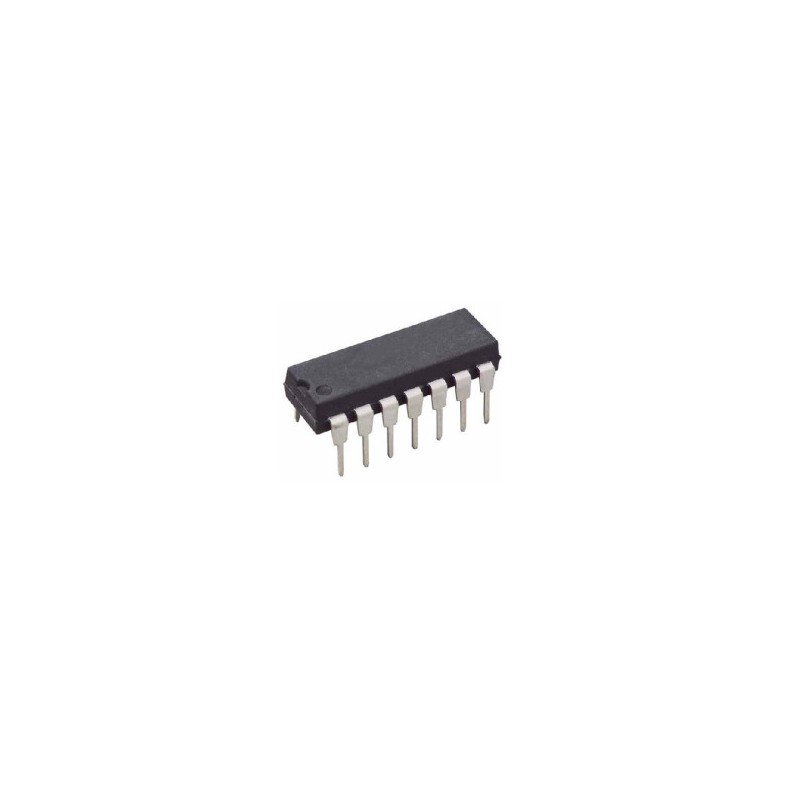

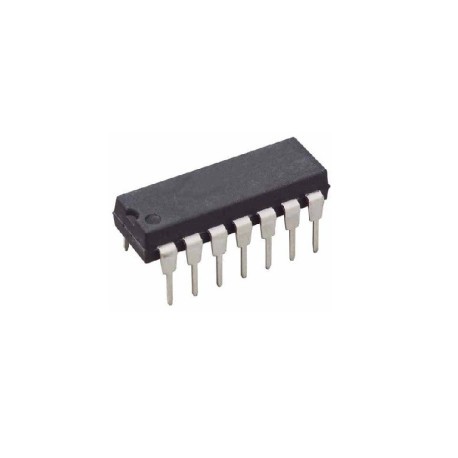

El circuito integrado 74LS164 es un registro de corrimiento con salida en paralelo y entrada serial de 8 bits.Las entradas en serie(A y B) permiten un control completo sobre los datos entrantes, ya que un valor bajo en cualquiera de las entradas inhibe la entrada de los nuevos datos y restablece el primer flip-flop al nivel bajo en el siguiente impulso de reloj.Los datos en las entradas en serie se pueden cambiar cuando el reloj es alto o bajo, pero solo se ingresará la información que cumpla con los requisitos de tiempo de configuración. La sincronización ocurre en la transición de nivel bajo a alto de la entrada del reloj. Todas las entradas están sujetadas por diodos para minimizar los efectos de la línea de transmisión.Características:Tipo de lógica: Registro de corrimiento.Voltaje de operación: 5VFrecuencia de reloj: 25MHzTemperatura de funcionamiento: 0°C a 70°CEncapsulado: DIP 14 pines
