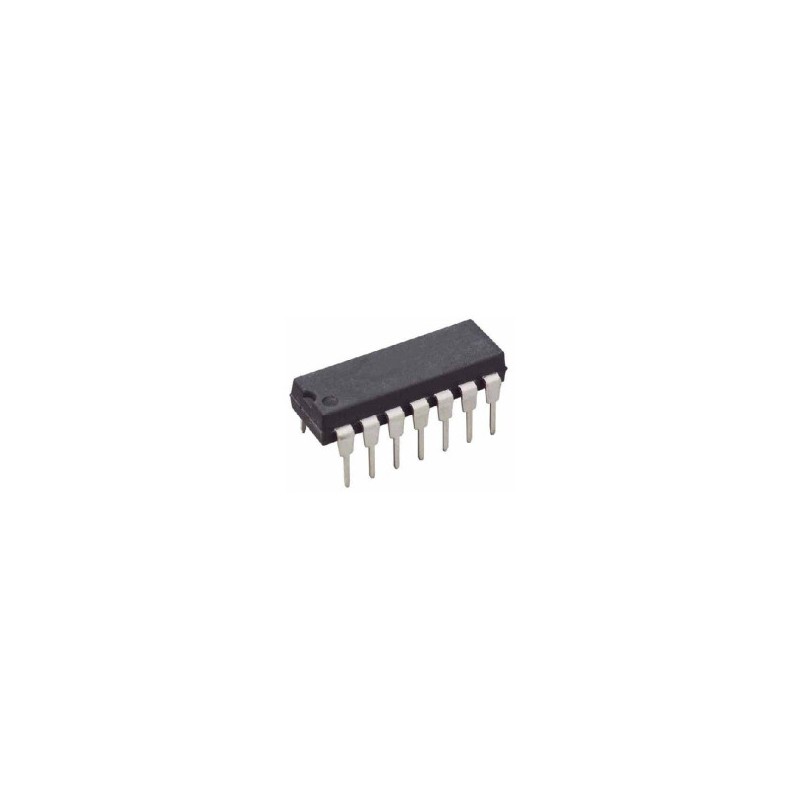

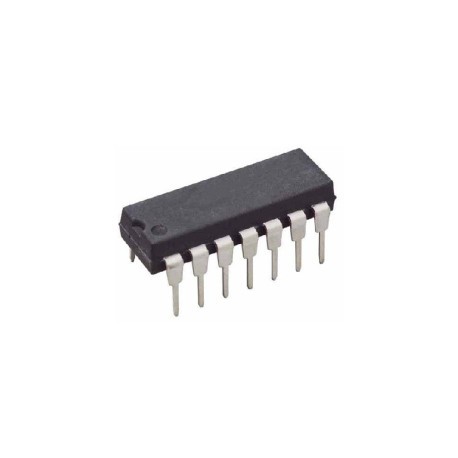

74LS266 Compuerta XNOR 2...
A3999
El integrado 74LS266 contiene 4 compuertas XNOR de 2 entradas y 1 salida de colector abierto. Las letras LS indican chip de modelo Schottky de bajo consumo.Cuando las entradas sean iguales la salida será el estado alto, si son distintas será bajo.Tensión de alimentación: 5VNiveles lógicos: 0.2V - 0.8V para el nivel bajo (low,0) Y 2.4V - 5V para el nivel alto (high,1)Operador: XNORMargen de ruido: 0.7V para nivel alto y 0.3V para nivel bajo.Descripción de terminales:Pin 1: la entrada A de la compuerta 1.Pin 2: la entrada B de la compuerta 1Pin 3: el resultado de la operación de la primer compuerta.Pin 4: la entrada A de la compuerta 2.Pin 5: La entrada B de la compuerta 2.Pin 6: el resultado de la operación de la segunda compuerta.Pin 7: GNDPin 8: el resultado de la operación de la cuarta
Más información
El integrado 74LS266 contiene 4 compuertas XNOR de 2 entradas y 1 salida de colector abierto. Las letras LS indican chip de modelo Schottky de bajo consumo.Cuando las entradas sean iguales la salida será el estado alto, si son distintas será bajo.Tensión de alimentación: 5VNiveles lógicos: 0.2V - 0.8V para el nivel bajo (low,0) Y 2.4V - 5V para el nivel alto (high,1)Operador: XNORMargen de ruido: 0.7V para nivel alto y 0.3V para nivel bajo.Descripción de terminales:Pin 1: la entrada A de la compuerta 1.Pin 2: la entrada B de la compuerta 1Pin 3: el resultado de la operación de la primer compuerta.Pin 4: la entrada A de la compuerta 2.Pin 5: La entrada B de la compuerta 2.Pin 6: el resultado de la operación de la segunda compuerta.Pin 7: GNDPin 8: el resultado de la operación de la cuarta compuerta.Pin 9: la entrada B de la compuerta 4.Pin 10: la entrada A de la compuerta 4.Pin 11: el resultado de la operación de la tercer compuerta.Pin 12: la entrada B de la compuerta 3.Pin 13: la entrada A de la compuerta 3.Pin 14: VCC.
