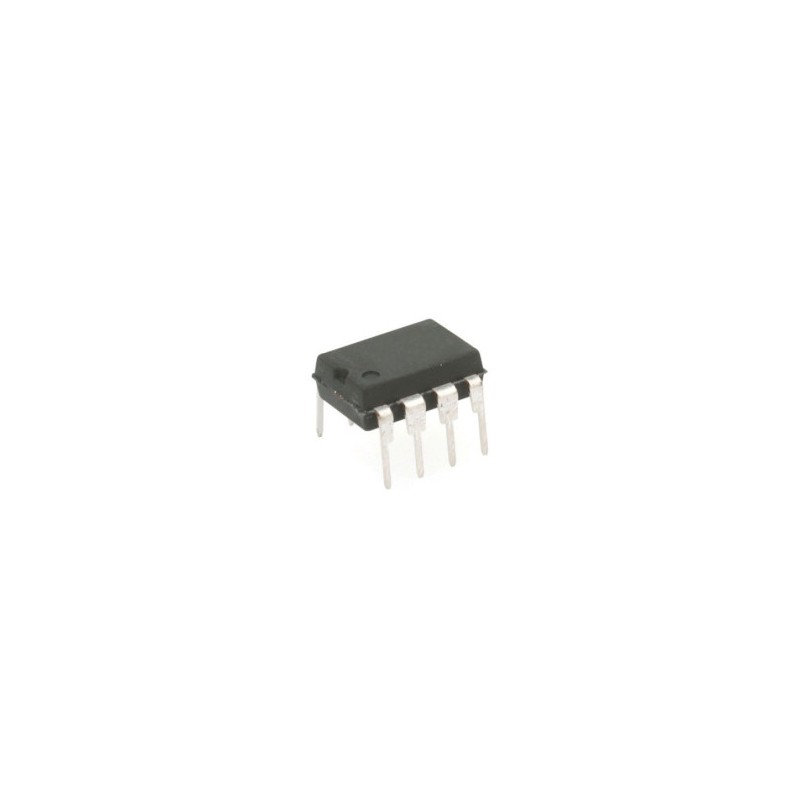

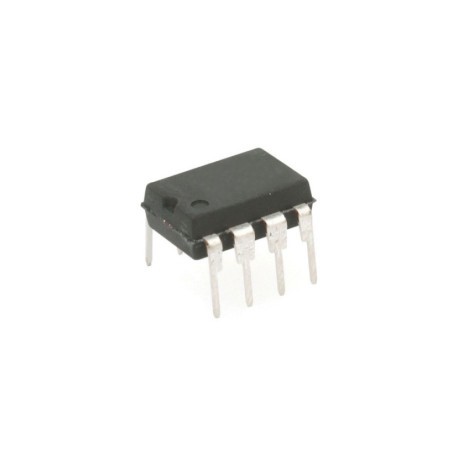

IR2153 Driver medio puente H

El circuito IR2153 incorpora un controlador de puerta de medio puente de alto voltaje con un oscilador frontal similar al temporizador CMOS 555 estándar de la industria.Características:Controlador de puerta de medio puente integrado de 600 VCT, RT oscilador programableAbrazadera Zener de 15,4 V en VCCInicio de micro potenciaApagado no bloqueado en el pin CT (1/6 VCC)Bootstrap interno FETExcelente inmunidad de cierre en todas las entradas y salidas+/- 50 V / ns dV / dt inmunidadProtección ESD en todos los pinesPaquete SOIC o PDIP de 8 derivacionesTiempo muerto internoEspecificaciónNúmero de canales: 2Configuración del controlador: Medio puenteTipo de interruptor de potencia: Mosfet Corriente de salida: 400 mA Voltaje de alimentación mínimo: 10 V Voltaje de alimentación máximo: 20 V Corriente de suministro operativa: 5 mA Tiempo de subida: 150 ns Tiempo de caída: 100 ns Disipación de potencia Dp : 1000 mWTemperatura de operación mínima: - 40 °C Temperatura de operación máxima: 125 °C Estilo de montaje: Through HoleEncapsulado: DIPNúmero de pines: 8
