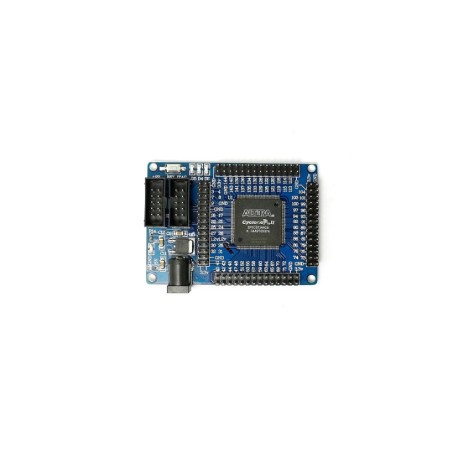

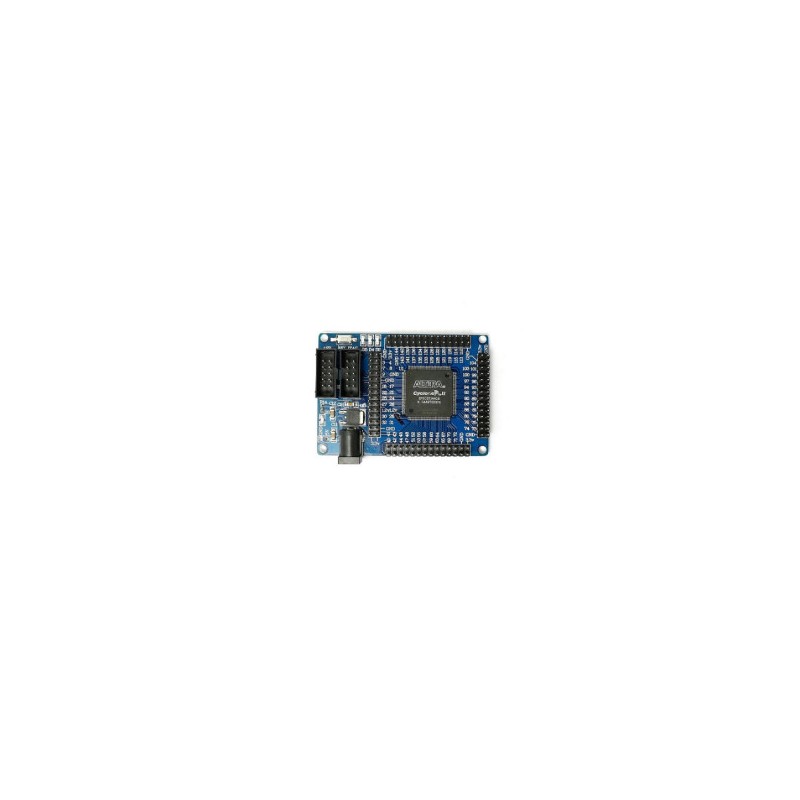

Cyclone II

La tarjeta FPGA Altera Cyclone II es una tarjeta de desarrollo con los componentes básicos para iniciarse en el mundo de los FPGAs. Con esta tarjeta se pueden desarrollar proyectos desde un control con compuertas lógicas, máquinas de estados, procesamiento de señales serial y paralelo real, cálculos matemáticos, emulación de procesadores y más.En línea se puede encontrar gran cantidad de documentación sobre esta tarjeta junto con ejemplos de uso y proyectos desarrollados por lo que es ideal para quienes van ampezando en el mundo de los FPGAs y CPLDs.Se puede programar mediante el lenguaje VHDL o Verilog Code.Voltaje de alimentación: 5V DCVoltaje lógico E/S: 3.3V DCRegulador de voltaje en placa de 1,2V para el core del FPGA y otro de 3,3V para los puertos de entrada/salida.FPGA: Altera/Intel Cyclone II EP2C5T144Número de IO E/S: 89Elementos lógicos: 4608 LE (16 elementos lógicos por bloque)Bloques de memoria RAM M4K (4 Kbits + 512 bits de paridad): 26 (total: 119898 bits)Memoria embebida (Kbits): 117Multiplicadores embebidos de 18x18 bits: 13PLLs: 2Canales diferenciales: 58Oscilador en la placa de 50Mhz, conectado al pin 17 (soporta hasta 300Mhz)Conector de programación: JTAGMemoria EEPROM EPCS4 de 4Mbit en placa (sólo programable a través del puerto ASP)Todos los pines de E/S están conectados a las cabeceras y están bien identificados en el PCBLeds programables en placa: 3 (conectados a los pines 3, 7 y 9)Led indicador de alimentaciónPulsador de resetCompatible con el software IDE Altera Quartus 2 y su edición web libreTemperatura de funcionamiento: 0-70ºCDimensiones: 80*60 mm
